框架式玻璃幕墙设计要点：打造安全、节能的建筑外衣

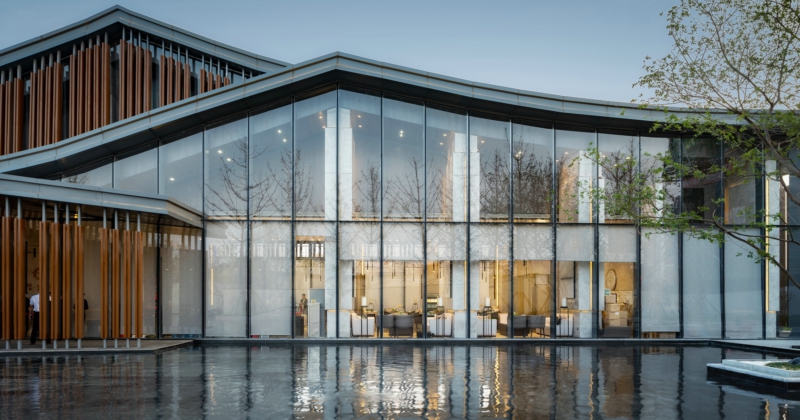

框架式玻璃幕墙作为现代建筑的标志性元素，其设计质量直接影响建筑的安全性、节能性与美观性。随着建筑节能标准的不断提高，幕墙设计需统筹考虑材料性能、节点构造与施工工艺。以下是关键设计要点：

一、材料选择：安全与耐久的基石

1、玻璃选型

框支承幕墙必须采用安全玻璃（钢化或夹层玻璃），人员密集场所（如青少年活动中心）及易撞击部位应优先选用钢化夹层玻璃。中空玻璃需采用双道密封：隐框/半隐框幕墙的二道密封必须为硅酮结构胶（严禁使用聚硫胶），一道密封为丁基胶，确保密封耐久性。

2、型材与隔热

铝合金型材精度需达高精级，阳极氧化膜厚≥15μm（AA15级）。隔热型材分两类：

• 穿条式：隔热材料应为PA66GF25（玻璃纤维增强尼龙66）

• 浇注式：采用PUR（聚氨酯）

严禁使用PVC材料，因其耐候性与强度不足。

3、密封与胶粘剂

• 密封胶条：首选三元乙丙橡胶（EPDM），耐候性优异

• 结构胶：隐框/半隐框幕墙必须采用中性硅酮结构胶；镀膜玻璃避免酸性胶（易腐蚀金属层）

• 关键原则：耐候胶与结构胶严禁混用，同一工程宜采用同一品牌胶以保证相容性。

二、节能设计：阻断热桥与提升气密性

1、隔热体系优化

• 优先选用隐框幕墙：减少外露铝框，降低热传导损失

• 明框幕墙：采用断桥隔热型材，或在玻璃扣盖与立柱间增设三元乙丙隔热胶垫。

2、关键热桥处理

• 热桥常见于金属连接件、螺钉及中空玻璃边缘。阻断措施包括：

• 型材断面：采用隔热条或隔热垫

• 紧固件：增加尼龙隔热垫片

• 玻璃边缘：用暖边间隔条（不锈钢或复合材料）替代铝合金间隔条，降低边部传热系数30%以上。

3、气密性设计

• 开启扇是气密薄弱点，需采用多道密封：

• 窗扇与窗框间：三道密封胶条（宜采用空心密封条）

• 窗框与横梁间：增设披水胶条

接缝处密封胶连续施打，避免断点。

三、结构安全：从计算到节点构造

1、结构设计验证

施工图需包含：

• 预埋件锚固计算

• 龙骨在风荷载下的应力变形验算

• 抗震设防措施（≤8度区适用）

单元式幕墙需进行物理性能四性检测（风压变形、雨水渗漏、空气渗透、层间变位）。

2、防雷与防火

• 防雷：金属构架需形成导电通路，与主体防雷系统可靠连接，非焊接处采用≥8mm镀锌圆钢跨接

• 防火：层间缝隙填充防火岩棉（密度≥100kg/m³），耐火极限≥1小时。

四、施工质量控制要点

1、安装精度控制

• 预埋件位置偏差：≤±20mm；标高偏差：≤±10mm

• 立柱安装：相邻标高偏差≤3mm，轴线偏差≤2mm

• 横梁与立柱连接：接触面加绝缘垫片防电化学腐蚀。

2、热桥施工陷阱

• 隔热胶垫须竖向贯通，严禁漏装或错位

• 隔热条宽度需符合设计（一般≥24mm），安装后检查是否咬合严密。

五、创新案例：天津泰达广场的节能实践

该项目通过三项创新提升节能性：

1、采用胶条插接单元系统替代传统公母插接，降低框体传热系数

2、设计22mmC型隔热条，将胶条槽口与保温层对齐，形成等温线分布

3、玻璃边部缝隙增设带舌边EPDM胶条，阻断空气对流传热。

经THERM软件模拟，上述构造使幕墙综合传热系数降低超20%，同时消除角部结露风险。

结语

优秀的框架式幕墙设计需系统化思维：从玻璃选型到胶条细节，从热桥阻断到气密分层，每一步都关乎建筑的安全与能耗。设计师应摒弃“唯玻璃参数论”，转而关注型材传热折减与空气渗透热损失对综合传热系数的影响。随着节能标准趋严，未来设计需更注重材料、构造、施工的全过程协同，方能在透明美学与绿色性能间取得平衡。
